Electronic Flourescent Ballast
This page was last updated: August 16, 2017
                                                                                                                                 Mounting
Part #          Volt    HzAMP                    Lamp Type             Centers         HeightLengthwidth

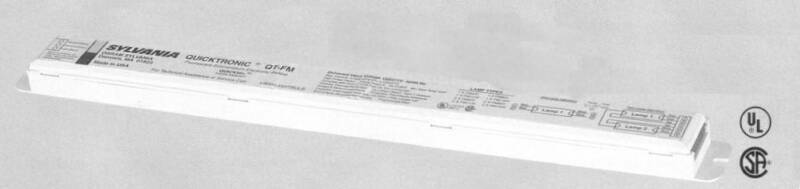

D02-4-3999*   120/277V     60.281 or 2 T2 6W, 8W, 11W, 13W13-3/4"     3/4"  14-1/8"1-1/4"
*Dimmable
The D02-4-3999 ballast will operate 6, 8, 11 or
13 watt T2 lamps singularly or in pairs.
Page
H054-3

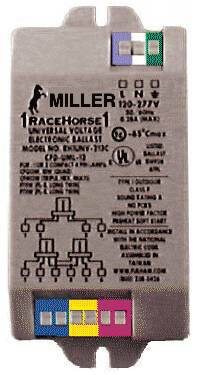

120 -277 Volts High Power Factor End of Life Protection
Operates 1 or 2 Twin, Triple, Quad, Double Quad 9 - 70 Watts, UL, cUL, CE listed type 1 Outdoors
Frequency 50-60 Hz Min. temp. -20 degree F (30 degree C) Program Preheat Start Class P (thermal) sound rating A
Model Number           Operates Lamps
M02-MBRH1              1 or 2 x QD13, 1 or 2 x TR13
                                  1 or 2 x TW7, TW9, TW11,
                                  1 or 2 x 2D10, 1 x 2D16

M02-MBRH2              1 or 2 x QD18, 1 or 2 x TR18
                                  2 x 2D16, 1 or 2 x 2D21

M02-MBRH3              1 or 2 x QD26, 1 or 2 x TR26
                                  1 x TR32, TR42, 1 x T5CR22, T5CR40,
                                  1 or 2 x TW13, 2 x TW24/27,
                                  2 x 2D21, 1 x 2D28, 2D38
Ballast Case Size Height 1" Width 2.4" Length 4.7"
TW - Twin
TR - Triple
QD - Quad
DQ- Double Quad
F - Fluorescent
FP - Flat Quad
TP - Twin 15mm
DL - Quad 15mm
T2, T5, T8, T12 - Bulb Diameter

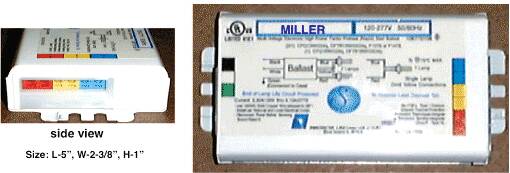

SPECIAL DUAL ENTRY      SIDE   AND   BOTTOM
Perheat Rapid Start                                       Electronic Ballast
Series Operation                                            120 thur 277VAC
High Power Factor                                         50/60 Hz.
Encased and Potted                                      Min. Starting temp. -20 degrees C
Sound Rated A                                                Max. Case Temp. 75 degrees C
End of Lamp Life Protection                        Remote Mounting 18ft.
Meet FCC Part 18 (Class B)                          Compatable with Emergency battery
Color White                                                       Termal Protection
Weight .8 Lb                                                       No PCB's
5" lenght       2 3/8" wide    1 " height
13W                                     M02-MRB1213

Line                  Lamp            Lamp        No. of
Voltage (V)        Type             Watts        Lamps
120               CFQ13WG24q       13               2
277               CFTR13WGX24q   13               2

120               CFQ13WG24q       13               1
277               CFTR13WGX24q   13               1

120               CFQ18WG24q       18               1
277               CFTR18WGX24q   18               1

120               F14T5                   14               2
277               F14T5                   14               2

120               F14T5                   14               1
277               F14T5                   14               1

120               F13T5                   14               2
277               F13T5                   14               2

120               F13T5                   14               2
277               F13T5                   14               2
18W                                     M02-MRB1218

Line                  Lamp            Lamp        No. of
Voltage (V)        Type             Watts        Lamps
120               CFT13W2GX7       13               2
277               CFT13W2GX7       13               2

120               CFT13W2GX7       13               1
277               CFT13W2GX7       13               1

120               CFQ18WG24q       18               2
277               CFTR18WGX24q   18               2

120               CFQ18WG24q       18               1
277               CFTR18WGX24q   18               1

120               CFQ26WG24q       26               1
277               CFTR26WGX24q   26               1

120               CFS28WGR10q     28               1
277               CFS28WGR10q     28               1

120               CFS21WGR10q     28               1
277               CFS21WGR10q     28               1
26W                                     M02-MRB1226

Line                  Lamp            Lamp        No. of
Voltage (V)        Type             Watts        Lamps
120               CFQ26WG24q       26               2
277               CFTR26WGX24q   26               2

120               CFQ26WG24q       26               1
277               CFTR26WGX24q   26               1

120               CFTR32WGX24q   32               1
277               CFTR32WGX24q   32               1

120               CFTR42WGX24q   42               1
277               CFTR42WGX24q   42               1

120               F24W2G11            24               1
277               F24W2G11            24               1

120               F24T5HO              24               2
277               F24T5HO              24               2

120               F16T9                   40               2
277               F16T9                   40               2

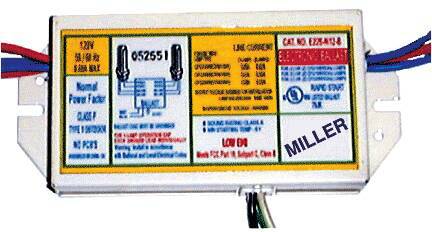

ELECTRONIC CFL BALLAST
For (1 or 2) CFL 13, 18, or 26 Watt Lamps
Rapid start Class P., 50/60 HZ., Type 1 Outdoors, UL/cUL Listed Starting Temp. 0 degrees F. End Of Life Protection

5" Lenght 2.4" Wide .8" Height mounting hole 4.5" Center to Center

M02-MRAD131826
